ERGOVENT RONDO, KVADRO Montážní příručky

"ERGOVENT difuzory mohou pomoci skrýt klimatizační systémy, když se používají s fan-coil jednotkami. Rychlost větru je nižší, což činí klimatizaci tišší, a vzduch se rovnoměrněji rozděluje po místnosti, když jsou modely RONDO umístěny v různých rozích místnosti.

Anemostaty ERGOVENT lze snadno připojit k jakémukoli standardnímu potrubnímu systému o průměru 100 mm, 125 mm nebo 160 mm. V případě použití kovového potrubí lze anemostat připojit přímo do potrubí nebo pomocí flexi připojení. Pokud je použit flexibilní systém plastového potrubí o průměru 75 mm, anemostat se připojuje přes standardní plenum box nebo speciální plenum box ERGOVENT.

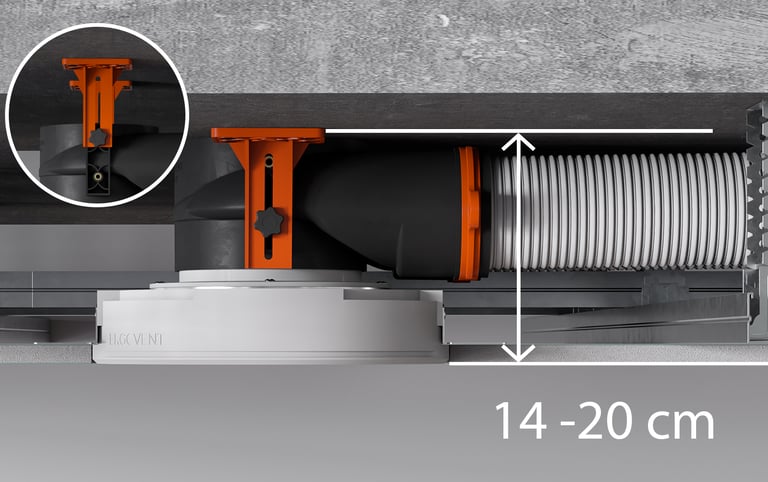

Rozměry potřebné pro úspěšnou instalaci:

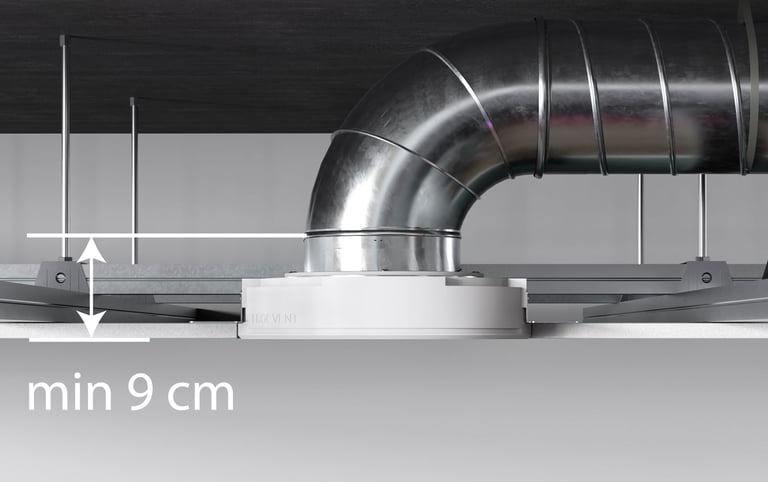

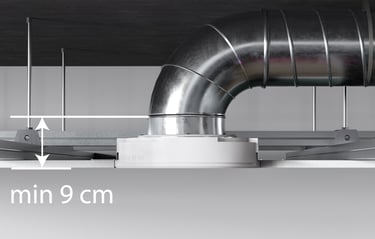

Kovové potrubí. Přímé připojení

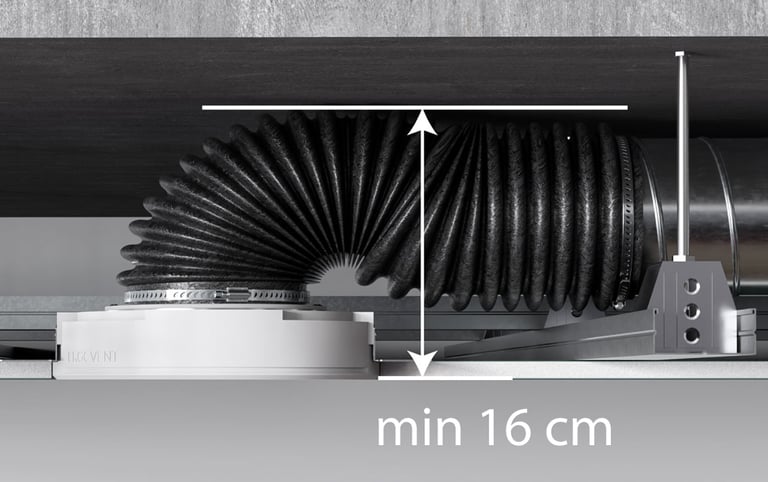

Kovové potrubí. Připojení pomocí flexi potrubí

Plastové potrubí o průměru 75 mm.
Standardní připojení za pomoci plenum boxu.

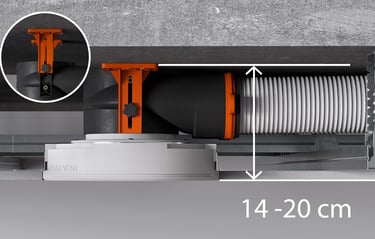

Plastové potrubí o průměru 75 mm.

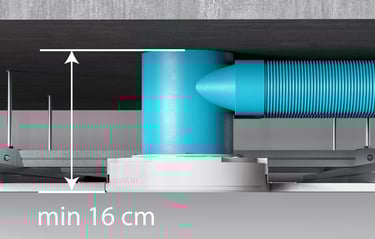

Připojení pomocí plenum boxu ERGOVENT

Způsoby instalace

Zde si ukážeme všechny možné způsoby připojení difuzoru.

ZPŮSOB 1

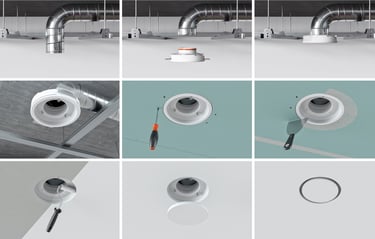

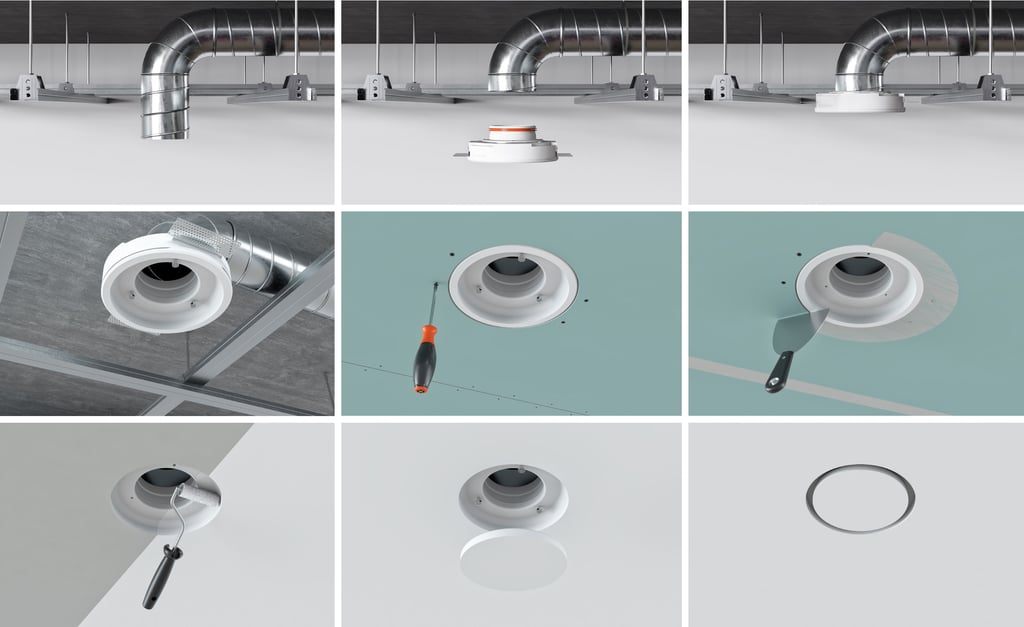

PŘÍMÉ PŘIPOJENÍ K OCELOVÉMU POTRUBÍ

ZPŮSOB 2

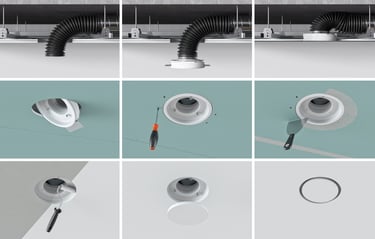

Prostřednictvím flexi potrubí (systém ocelového potrubí). Difuzory lze připojit k ocelovému potrubí také prostřednictvím flexi potrubí. Jedná se o velmi jednoduchý způsob.

ZPŮSOB 3

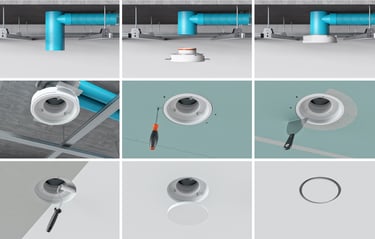

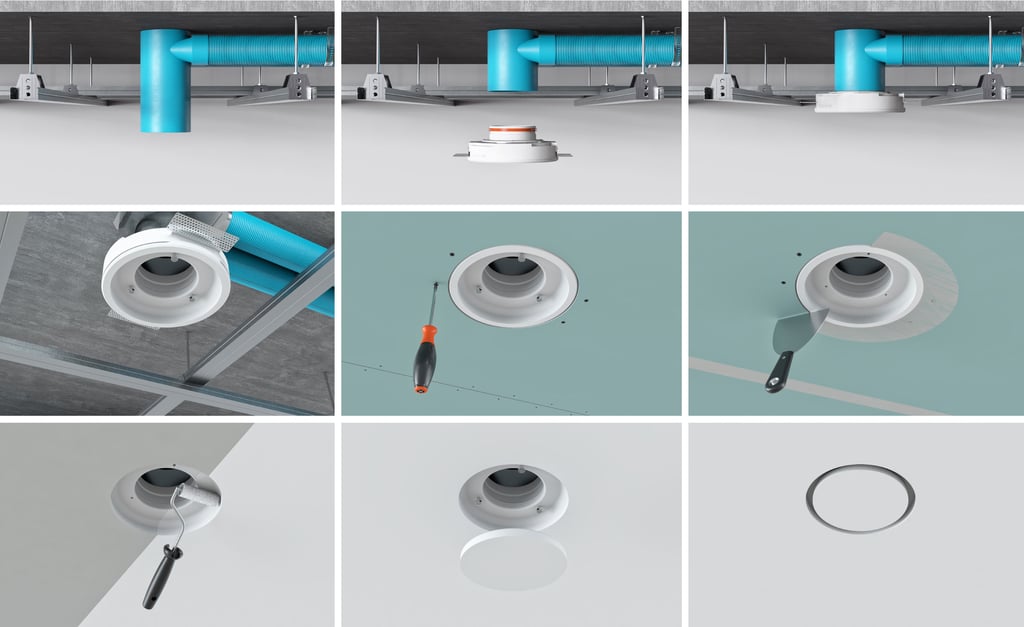

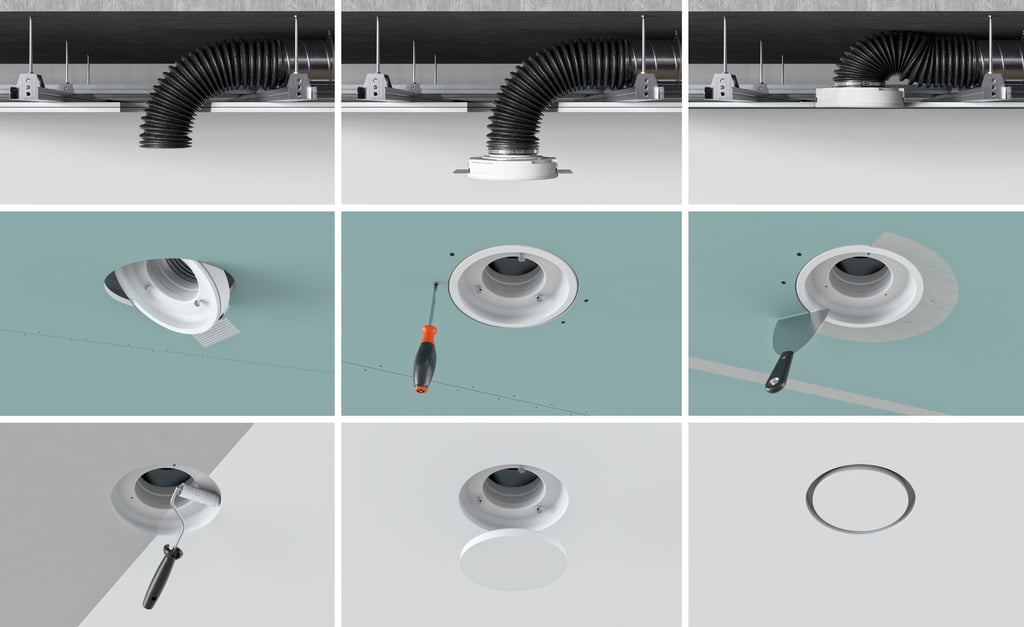

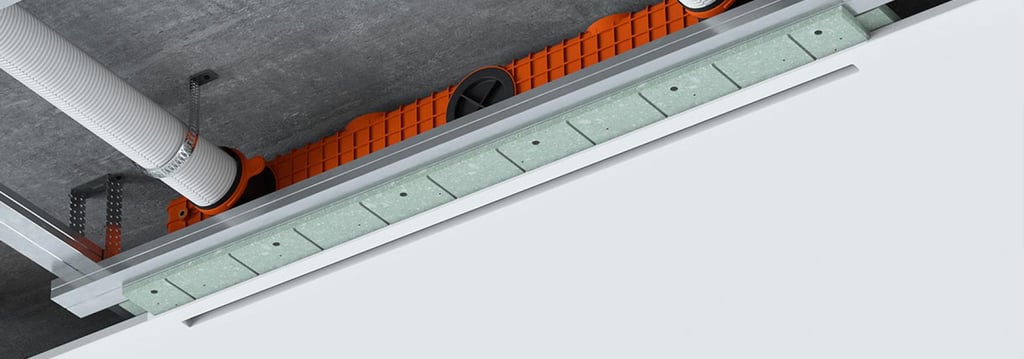

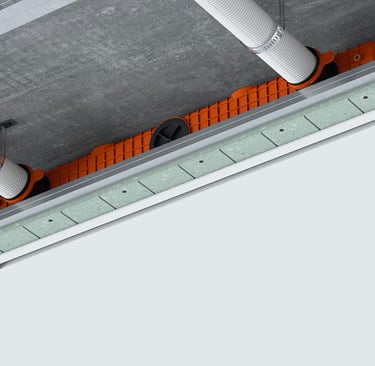

PŘIPOJENÍ PŘES PLENUM BOX PŘED INSTALACÍ SÁDROKARTONOVÝCH DESEK. Pokud je ve větracím systému použito ohebné plastové potrubí (průměr 75 mm), připojují se difuzory přes plenum box.

ZPŮSOB 4

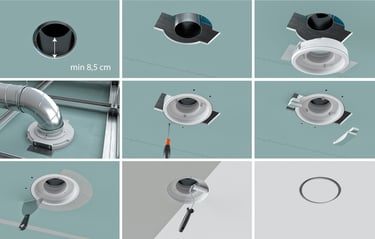

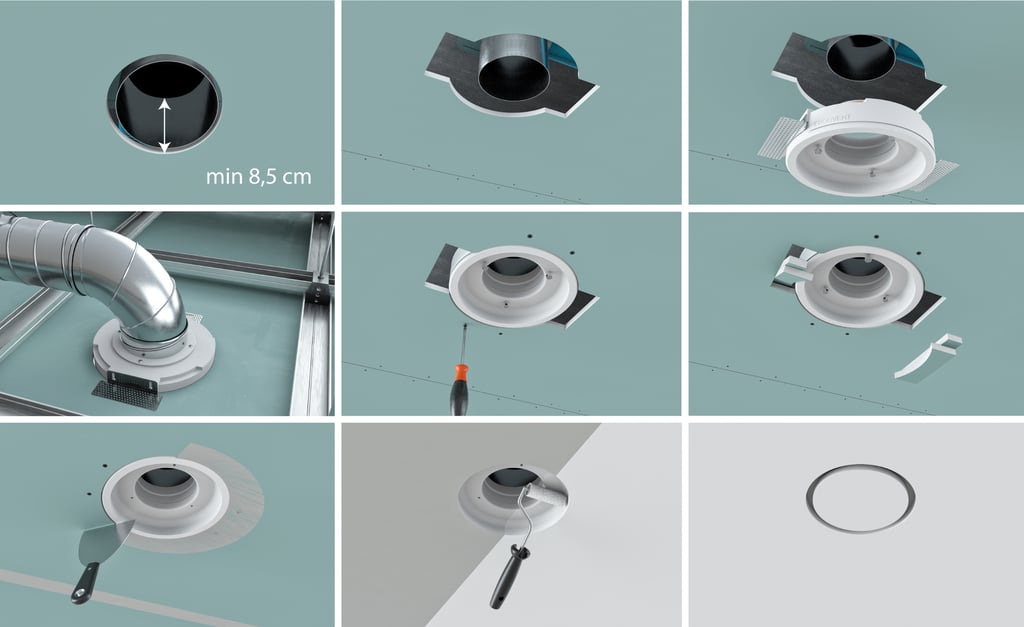

INSTALACE AŽ PO MONTÁŽI SÁDROKARTONU. Pokud jsou již sádrokartonové desky na stropě nainstalovány a větrací potrubí bylo zarovnáno s povrchem sádrokartonu, nainstalujte difuzor Ergovent následujícím způsobem:

RONDO Podrobný návod ve formátu PDF

Regulace průtoku vzduchu

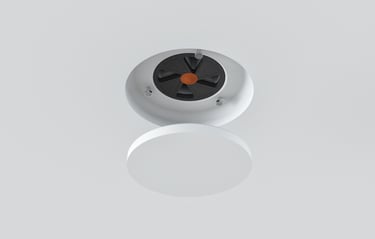

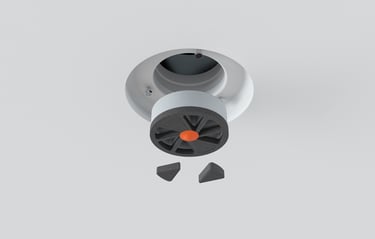

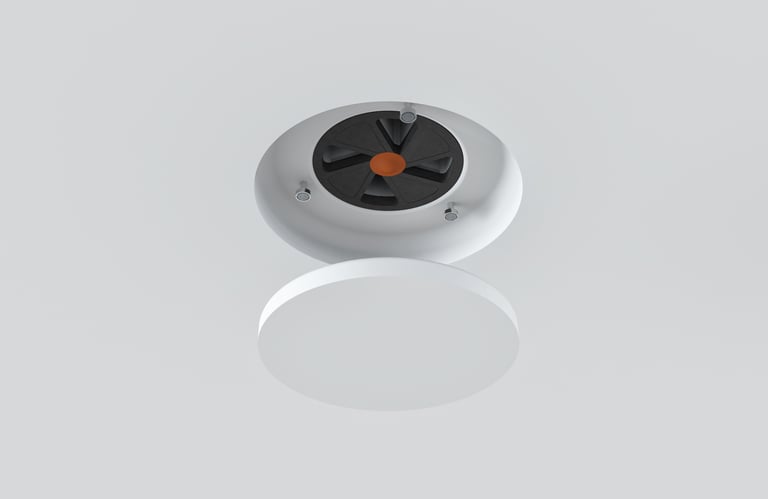

Kryt difuzoru musí být vždy v úrovni stropu. Každý difuzér je dodáván s pohodlným vyvažovacím ventilem ERGOVENT. Pokud je potřeba dodatečně regulovat proudění vzduchu, doporučujeme použít tyto klapky.
